双螺杆挤出机用机筒结构有何特点?

作者:admin来源:挤出机螺杆机筒阅读次数:关闭本页

双螺杆挤出机用机筒与单螺杆挤出机螺杆机筒的结构形式基本相似,从外形结构看,双螺杆用机筒也分整体式机筒和分段式机筒。结构形式见图2-44。

整体式机筒目前应用比较多。如啮合异向旋转双螺杆挤出机和锥形双螺杆挤出机用机筒,多数是采用整体式机筒结构。

分段组合式机筒在大型双螺杆挤出机中有应用。采用这种分段组合式机筒,目的是为了方便机筒的机械加工和节省一些较贵重的合金钢材。在啮合同向旋转双螺杆挤出机上,机筒的结构组成多采用分段式,机筒由长度相等的几段组成,有的机筒段上开出进料口,有的机筒上开出排气口或添加剂口。

双螺杆挤出机用机筒结构形式

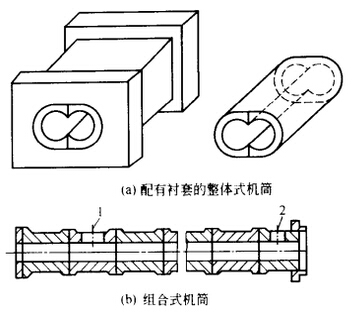

图2-44 双螺杆挤出机用机筒结构形式
1-排气口;2-进料口
